Agitador lateral
Agitador horizontal para aguas residuales

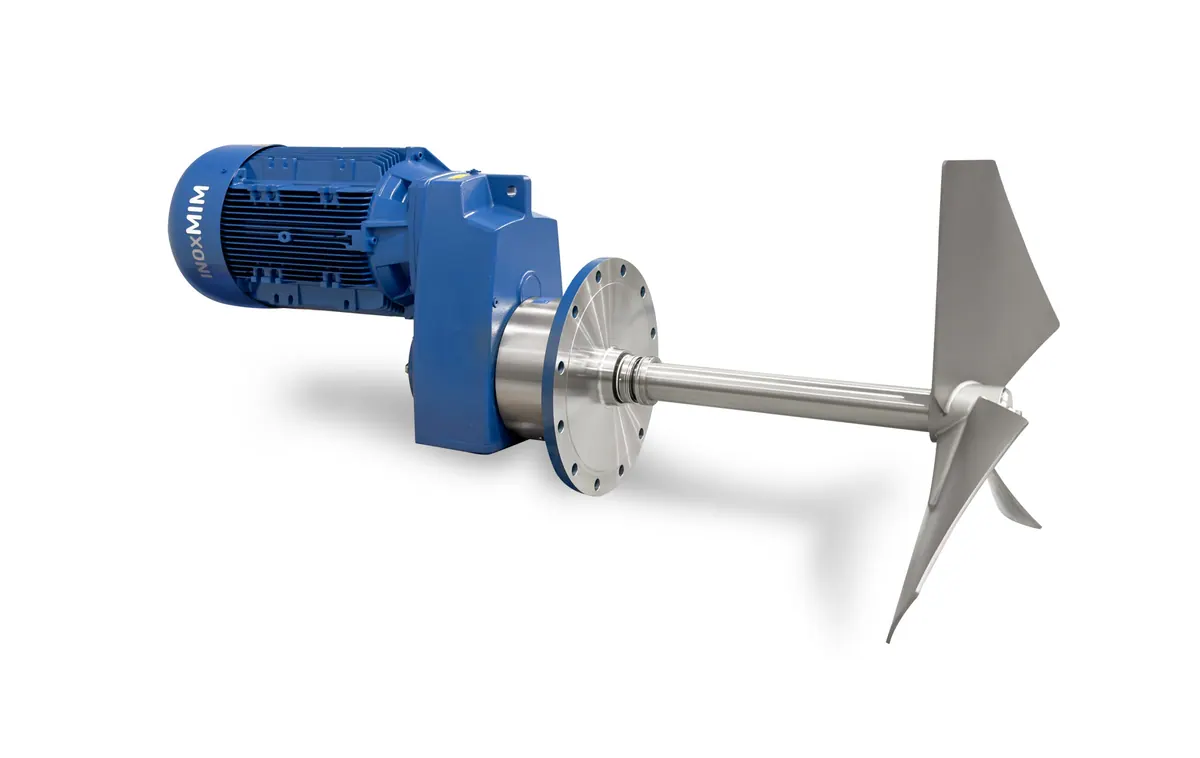

Agitadores laterales LECOR / LMRE para tanques medianos y grandes de EDAR: homogeneización, sólidos en suspensión y depósitos de fangos.
- Sin pasarela
- Tanques medianos y grandes
- Doble obturación
¿Prefieres hablarlo? +34 972 57 47 93
- Modelo
- LECOR / LMRE
- Potencia
- 0,37 a 22 kW
- Hélices
- Ø250 a Ø800 mm
- Anclaje
- brida DIN 2576 PN10

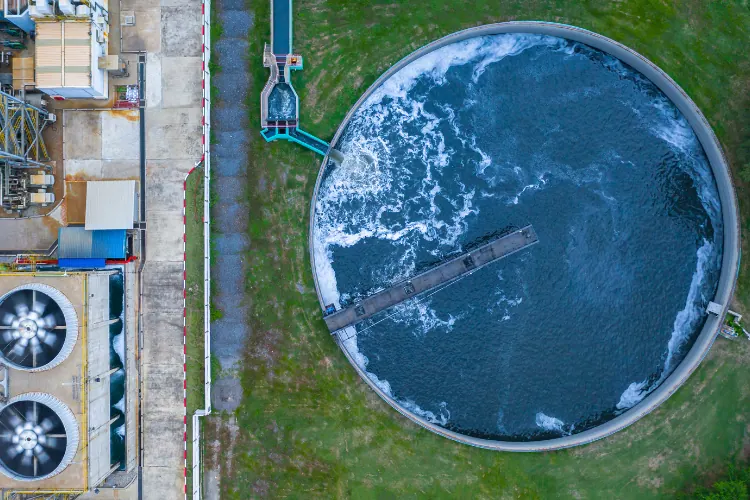

En la depuradora
Agitadores horizontales en la depuradora
Un agitador horizontal o lateral se instala en la pared del tanque, en la parte baja, con una inclinación y una distancia al fondo que dependen de la forma y el tamaño del depósito. No necesita pasarela ni estructura superior.
En una EDAR se usa en tanques medianos y grandes: homogeneización de agua residual, mantenimiento de sólidos en suspensión y depósitos de fangos antes del espesado o la deshidratación.
Instalación
Cómo se instala un agitador horizontal
El agitador trabaja inclinado lateralmente respecto al fondo del depósito. La inclinación y la orientación del eje se eligen según la relación entre el diámetro y la altura del tanque, y la hélice se coloca a una altura del fondo de entre 2 y 2,5 veces su diámetro.
El eje lleva dos obturaciones: un cierre mecánico en la parte en contacto con el producto y, como opción, una estopada de seguridad por el exterior. La hélice (GAMMA o MARINA) se elige según el producto, la geometría del depósito y la posición del agitador.
Parámetros de instalación del LECOR
Ángulos de instalación según la relación A/L, donde A es el diámetro del tanque y L su altura. β es la inclinación del eje en alzado y μ, su desviación en planta respecto a la línea que va al centro del tanque.
| Relación A/L | Ángulo β | Ángulo μ |
|---|---|---|
| 2 | 5° | 15° |
| 1 | 15° | 12° |
| 0,5 | 20° | 10° |
| 0,3 | 35° | 8° |
| 0,25 | 45° | 5° |
| 0,2 | 55° | 2° |
| 0,16 | 65° | 0° |
Altura de montaje de la hélice sobre el fondo: H = 2 a 2,5 × D, siendo D el diámetro de la hélice.
Por qué FlowMIM
Ventajas de nuestros agitadores horizontales
Sin pasarela
Se monta en la pared del tanque mediante brida DIN 2576, sin estructura sobre el depósito.
Tanques medianos y grandes
Pensado para mantener y mezclar el contenido de depósitos de volumen medio y grande.
Óptima distribución del flujo
Gracias a su diseño inclinado, el agitador horizontal mejora la circulación del fluido dentro del depósito, evitando zonas muertas y optimizando la eficiencia del proceso.
Fangos y suspensiones
Homogeneización de fangos y aguas residuales y mantenimiento de sólidos en suspensión.
Adaptabilidad y versatilidad
Ofrecemos una amplia variedad de configuraciones para adaptarnos a distintas viscosidades, volúmenes y tipos de reactivos, asegurando la homogeneización perfecta.
Alta resistencia y durabilidad
Fabricados con materiales anticorrosivos, nuestros modelos de agitador horizontal están diseñados para soportar condiciones extremas y productos químicos agresivos.
Velocidad regulable
Moto-reductor de engranajes helicoidales y, como opción, variador mecánico o de frecuencia.
Instalación y mantenimiento
Gracias a su diseño modular, los agitadores horizontales de FlowMIM facilita su montaje e inspección, reduciendo los tiempos de inactividad en la producción.
¿Tu tanque o tu fluido no encajan en un modelo de catálogo? Calculamos y fabricamos el agitador para tu balsa o depósito. Agitación a medida para EDAR
¿Agitación para otro sector?
FlowMIM es la marca del grupo especializada en tratamiento de aguas residuales. Los agitadores laterales para alimentación, cosmética, farmacia o química de proceso las fabrica InoxMIM.
Dudas habituales
Preguntas frecuentes sobre agitadores horizontales
¿Dónde se instala un agitador horizontal?
En la pared del tanque, en la parte baja, con una inclinación y una distancia al fondo que dependen de la forma y las dimensiones del depósito. La hélice queda a una altura del fondo de entre 2 y 2,5 veces su diámetro.
¿Con qué ángulo se instala?
Depende de la relación entre el diámetro y la altura del tanque. En tanques bajos y anchos el eje va casi horizontal; cuanto más alto es el tanque respecto a su diámetro, más inclinado hacia arriba se monta. Los valores están en la tabla de parámetros de instalación.
¿Cómo se evita que el tanque pierda por el eje?
El eje lleva un cierre mecánico en la parte en contacto con el producto (C/C/N de serie; S/S/V o doble como opción) y puede llevar una estopada de seguridad por el exterior.
¿Qué hélice lleva un agitador horizontal?
Tipo GAMMA o MARINA, y como opción una GAMMA de gran caudal. Se elige según el producto, lo que hay que conseguir con la agitación, la geometría del depósito y la posición del agitador.
¿Horizontal o vertical?
El horizontal no necesita pasarela y encaja en tanques medianos y grandes. El vertical se monta desde arriba y deja el motor accesible sin vaciar el tanque. Si tienes pasarela o el depósito es pequeño, consulta los agitadores verticales.
Guías técnicas
Artículos técnicos relacionados
Presupuesto
Solicita una propuesta de agitador lateral
Un técnico de FlowMIM te propone el equipo con los datos de tu instalación. Nos ayuda saber:
- Dimensiones del depósito y altura útil
- Forma del fondo y montaje disponible
- Fluido: densidad, viscosidad o % de sólidos
- Objetivo: disolver, mantener en suspensión, flocular u homogeneizar
- Material del depósito y entorno
