Agitador lateral

Agitador lateral LECOR / LMRE para tanques y depósitos de fangos

Agitadores laterales para mantener y mezclar el contenido de tanques de mediano y gran volumen. Se instalan en la parte baja del tanque, con una inclinación y una distancia al fondo calculadas para cada depósito.

0,37 a 22 kW
Hélices de Ø250 a Ø800 mm
Cierre mecánico + estopada

Solicitar presupuesto de este modelo Ficha técnica (PDF)

¿Prefieres hablarlo? +34 972 57 47 93

Potencia: 0,37 a 22 kW
Hélice: Ø250 a Ø800 mm
Brida: DN125 a DN300
Eje y hélice: AISI 316L

Antes de pedir

¿Es la LECOR / LMRE el modelo que necesitas?

Encaja si…

El tanque es mediano o grande
No hay pasarela para un agitador vertical
Quieres homogeneizar fangos o mantener suspensiones

Mejor otro modelo si…

Tienes pasarela o el tanque es pequeño: Agitador vertical IBC
El tanque o el fluido no encajan en un modelo de catálogo: Agitación a medida

Datos técnicos

Especificaciones de la LECOR / LMRE

LECOR (0,37 a 4 kW)

Modelo	Potencia	Eje d	Hélice D	Brida DIN 2576 PN10
LECOR 0.37-135/300	0,37 kW	40 mm	Ø300 mm	DN150
LECOR 0.55-200/300	0,55 kW	40 mm	Ø300 mm	DN150
LECOR 0.75-200/400	0,75 kW	40 mm	Ø400 mm	DN150
LECOR 1.1-250/400	1,1 kW	40 mm	Ø400 mm	DN150
LECOR 1.5-200/500	1,5 kW	40 mm	Ø500 mm	DN150
LECOR 2.2-250/500	2,2 kW	40 mm	Ø500 mm	DN150
LECOR 3-200/600	3 kW	50 mm	Ø600 mm	DN200
LECOR 4-200/650	4 kW	60 mm	Ø650 mm	DN250

LMRE (0,37 a 22 kW)

Modelo	Potencia	Eje d	Hélice D	Brida DIN 2576 PN10
LMRE 0.37-300/250	0,37 kW	35 mm	Ø250 mm	DN125
LMRE 0.55-300/275	0,55 kW	35 mm	Ø275 mm	DN125
LMRE 0.75-300/300	0,75 kW	40 mm	Ø300 mm	DN150
LMRE 1.1-300/325	1,1 kW	40 mm	Ø325 mm	DN150
LMRE 1.5-300/350	1,5 kW	40 mm	Ø350 mm	DN150
LMRE 2.2-300/400	2,2 kW	40 mm	Ø400 mm	DN200
LMRE 3-300/450	3 kW	50 mm	Ø450 mm	DN200
LMRE 4-300/500	4 kW	50 mm	Ø500 mm	DN200
LMRE 5.5-300/500	5,5 kW	60 mm	Ø500 mm	DN250
LMRE 7.5-300/600	7,5 kW	60 mm	Ø600 mm	DN250
LMRE 9.2-300/600	9,2 kW	60 mm	Ø600 mm	DN250
LMRE 11-300/650	11 kW	60 mm	Ø650 mm	DN250
LMRE 15-300/700	15 kW	70 mm	Ø700 mm	DN300
LMRE 18.5-300/700	18,5 kW	70 mm	Ø700 mm	DN300
LMRE 22-300/800	22 kW	70 mm	Ø800 mm	DN300

La referencia indica potencia (kW), velocidad aproximada y diámetro de hélice. Altura de montaje de la hélice: de 2 a 2,5 veces su diámetro; ángulos de instalación según la relación diámetro/altura del tanque (ver tabla).

Eje y hélice en acero inoxidable AISI 316L. Hélices GAMMA o MARINA.
Cierre mecánico C/C/N en la parte en contacto con el producto; estopada de seguridad exterior opcional.
Moto-reductor de engranajes helicoidales de gran rendimiento; anclaje con brida DIN 2576 PN10.

Dimensiones

Plano de la LECOR / LMRE

Dimensiones del LECOR y brida de anclaje DIN 2576 PN10.

Las cotas de cada tamaño están en la ficha técnica. Si necesitas el plano en otro formato para tu proyecto, pídenoslo con el presupuesto.

Ficha técnica (PDF)

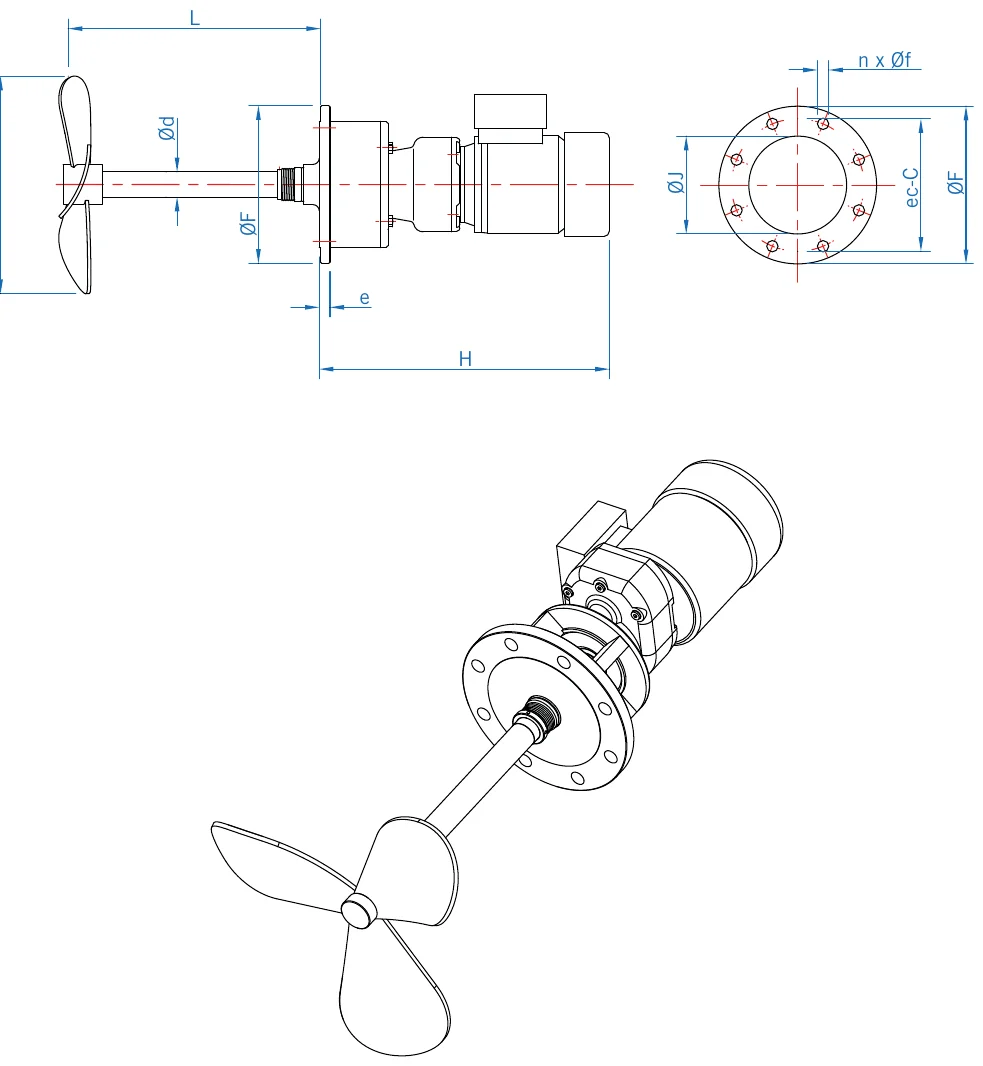

Plano de dimensiones de la LECOR / LMRE — Plano del catálogo del grupo. Medidas en mm.

Principio de funcionamiento

Cómo funciona

Montaje en la pared
Se instala en la parte baja del tanque con brida DIN 2576 PN10.
Inclinación calculada
El ángulo y la altura de montaje se eligen según el diámetro y la altura del tanque.
Doble obturación
Cierre mecánico en la parte en contacto con el producto y estopada de seguridad opcional.

En la depuradora

Aplicaciones en tratamiento de aguas

Homogeneización de fangos y de aguas residuales en tanques medianos y grandes.
Mantenimiento de suspensiones para evitar la sedimentación.
Depósitos de fango antes del espesado o la deshidratación.
Mezcla de reactivos, diluciones y disoluciones.

Configuración

Opciones

Cuadro de maniobras.
Estopada de seguridad; cierre mecánico S/S/V o doble.
Recubrimientos anticorrosión o antidesgaste del eje y la hélice; recubrimiento del motor.
Hélice GAMMA de gran caudal; otros materiales.
Variador mecánico o de frecuencia.
Otros sistemas de anclaje y otras longitudes de eje.

Comparar

Modelos relacionados

Ver la gama completa de agitadores horizontales y su tabla de selección

Dudas habituales

Preguntas frecuentes sobre la LECOR / LMRE

¿Qué diferencia hay entre LECOR y LMRE?

Comparten principio y montaje. La gama LECOR va de 0,37 a 4 kW con hélices de hasta Ø650 mm; la LMRE llega a 22 kW y hélices de Ø800 mm, para tanques más grandes.

¿A qué altura se instala?

En la parte baja del tanque, con la hélice a una altura del fondo de entre 2 y 2,5 veces su diámetro. La inclinación depende de la relación entre el diámetro y la altura del tanque.

¿Cómo se evita la fuga por el eje?

Con un cierre mecánico en la parte en contacto con el producto (C/C/N de serie, S/S/V o doble como opción) y, si se quiere, una estopada de seguridad por fuera.

¿Qué datos necesitáis para seleccionarlo?

Diámetro y altura del tanque, forma del fondo, tipo de fluido y concentración de sólidos o viscosidad y qué hay que conseguir: homogeneizar, mantener en suspensión o mezclar.

Presupuesto

Solicita presupuesto de la LECOR / LMRE

El modelo ya va indicado en tu solicitud. Para enviarte una propuesta ajustada nos ayuda saber:

Diámetro y altura del tanque
Forma del fondo
Fluido: densidad, viscosidad o % de sólidos
Objetivo: homogeneizar, mantener en suspensión o mezclar
Posición posible en la pared del tanque

¿Prefieres llamar? +34 972 57 47 93
