Bomba helicoidal · cavidad progresiva
Bomba helicoidal FL-ERBH para fango espesado y polielectrolito
Bomba de cavidad progresiva con el motor acoplado, para fangos espesados, polielectrolito y productos químicos compatibles. De 1 a 4 etapas según la presión que necesites.
- 1 a 4 etapas, hasta 24 bar
- Motor acoplado
- Cuerpo de fundición GG-25
¿Prefieres hablarlo? +34 972 57 47 93
- Presión máx.
- hasta 24 bar
- Etapas
- 1 a 4
- Bocas
- DN25 a DN100
- Tamaños
- 7 (FL15 a FL80)
Antes de pedir
¿Es la FL-ERBH el modelo que necesitas?
Encaja si…
- Bombeas fango espesado que todavía fluye hacia la aspiración
- Alimentas una centrífuga o un filtro banda
- Necesitas presión alta con tuberías largas
Mejor otro modelo si…
- El fango está deshidratado y forma bóveda: Bomba helicoidal FL-ERTA
- Prefieres montar el motor aparte: Bomba helicoidal FL-ERBL
Datos técnicos
Especificaciones de la FL-ERBH
| Modelo | Boca | Longitud A, 1 etapa | Longitud A, 2 etapas |
|---|---|---|---|
| FL15ERBH | DN25 | 377 mm | 457 mm |
| FL20ERBH | DN32 | 412 mm | 513 mm |
| FL30ERBH | DN50 | 611 mm | 762 mm |
| FL40ERBH | DN65 | 716 mm | 916 mm |
| FL50ERBH | DN80 | 860 mm | 1.102 mm |
| FL60ERBH | DN100 | 1.151 mm | 1.451 mm |
| FL80ERBH | DN100 | 1.269 mm | 1.686 mm |
Longitud A de la bomba sin el motor. Caudales y curvas: pídenos la selección con tu caudal, tu presión y el % de materia seca del fango.
- Cuerpo de fundición gris GG-25; partes en contacto con el producto en acero inoxidable AISI 316.
- Estator y juntas de nitrilo (de serie); EPDM, Vitón, Perbunan, Hypalon o silicona según el fluido. Cierre mecánico C/C/N.
- Conexiones DIN 2576. Acabado industrial. Montaje monobloque.
Dimensiones

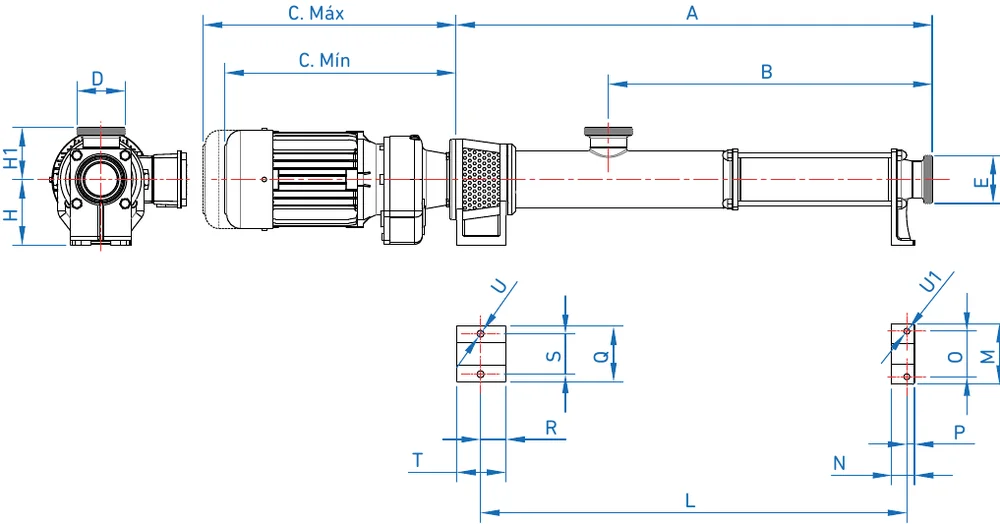

Plano de la FL-ERBH
Plano de dimensiones de la gama ERB. Las cotas de cada tamaño están en la ficha técnica.
Las cotas de cada tamaño están en la ficha técnica. Si necesitas el plano en otro formato para tu proyecto, pídenoslo con el presupuesto.
Ficha técnica (PDF)
Principio de funcionamiento
Cómo funciona
Rotor y estator
Un rotor helicoidal metálico gira dentro de un estator de elastómero. Entre los dos quedan cavidades cerradas.
Avance sin pulsaciones
Las cavidades avanzan de la aspiración a la impulsión sin cambiar de volumen: caudal constante y trato suave del fluido.
Caudal y presión
El caudal es proporcional a la velocidad de giro. La presión que puede dar depende del número de etapas.
En la depuradora
Aplicaciones en tratamiento de aguas
Alimentación de la deshidratación (centrífuga o filtro banda) con fango espesado.
Trasvase de fango entre el espesador y los depósitos de fango.
Dosificación de polielectrolito y de productos químicos compatibles, también a alta presión.
Configuración
Opciones
- Variador mecánico de discos o poleas, o variador electrónico.
- Sondas de presencia de líquido o térmicas para proteger la bomba.
- Cuadro de maniobras.
- Cierre mecánico S/S/V.
- Estator en Vitón, silicona, EPDM, Perbunan o Hypalon.
- Carretilla o bancada.
Comparar
Modelos relacionados
Bomba helicoidal FL-ERBLLa misma bomba con eje libre, para accionarla con tu propio motor o por poleas.Ver ficha
Bomba helicoidal FL-ERTASi el fango está deshidratado y forma bóveda: lleva tolva y tornillo alimentador.Ver ficha
Bomba helicoidal FL-EFPara caudales pequeños de floculante, hasta 8 m³/h.Ver ficha
Ver la gama completa de bombas helicoidales y su tabla de selección
Dudas habituales
Preguntas frecuentes sobre la FL-ERBH
¿Qué diferencia hay entre la FL-ERBH y la FL-ERBL?
La FL-ERBH se suministra con el motor acoplado (monobloque). La FL-ERBL tiene el eje libre para accionarla con un motor aparte, en bancada o por poleas.
¿Cuántas etapas necesita la bomba?
Depende de la presión de impulsión: longitud y diámetro de la tubería, desnivel y viscosidad del fango. La FL-ERBH se fabrica de 1 a 4 etapas, hasta 24 bar.
¿Puede bombear fango deshidratado?
Para fango deshidratado que se apelmaza o forma bóveda es mejor la FL-ERTA, que lleva tolva de recepción y tornillo alimentador. La FL-ERBH está pensada para fangos que todavía fluyen hacia la aspiración.
¿Qué estator elijo?
El nitrilo es el estándar para fangos. Para productos químicos o temperaturas más altas hay estatores de Vitón, silicona, EPDM, Perbunan o Hypalon; se elige por compatibilidad y temperatura.
Presupuesto
Solicita presupuesto de la FL-ERBH
El modelo ya va indicado en tu solicitud. Para enviarte una propuesta ajustada nos ayuda saber:
- Caudal que necesitas
- Presión de impulsión, o longitud y desnivel de la tubería
- Tipo de fango y % de materia seca o viscosidad
- Temperatura y productos químicos presentes
- Horas de funcionamiento al día
¿Prefieres llamar? +34 972 57 47 93
Ficha técnica (PDF)
