Fluidodinámica: cómo evitar la sedimentación de sólidos en tanques de aguas residuales

Por qué la sedimentación de sólidos es un problema operativo en EDAR

La sedimentación no controlada de sólidos en los tanques de una planta de tratamiento de aguas residuales es uno de los problemas operativos más habituales y, a la vez, uno de los menos atendidos en fase de proyecto. Cuando la fluidodinámica del tanque no está bien resuelta, las partículas más pesadas caen al fondo, se compactan y desencadenan una serie de problemas encadenados que afectan a la eficiencia hidráulica, al coste energético y al cumplimiento normativo de la depuradora.

Consecuencias operativas de la acumulación de sólidos

La sedimentación de sólidos reduce progresivamente el volumen útil del tanque y modifica su comportamiento hidráulico. Aparecen canalizaciones preferentes, tiempos de retención reales muy inferiores a los de proyecto y zonas muertas donde el agua estanca. En depósitos de homogeneización esto se traduce en carga desigual hacia el biológico; en tanques de laminación, en pérdida de capacidad de amortiguar puntas de caudal.

A los problemas hidráulicos se suman los biológicos: los sólidos acumulados en el fondo entran en fermentación anaerobia, generando olores, sulfhídrico y gases inflamables. El sobrecoste energético también es notable: recuperar un tanque colapsado exige mayor potencia de agitación, ciclos de vaciado y limpieza mecánica, y en muchos casos la sustitución prematura del agitador.

Los tanques donde suele producirse

La sedimentación afecta especialmente a los tanques de homogeneización, ecualización y laminación de caudal, donde los tiempos de residencia son largos y los caudales de entrada muy variables. También aparece en cámaras de mezcla de reactivos, en depósitos de recirculación de lodos, en balsas de emergencia y en algunos reactores biológicos con puntos hidráulicos muertos derivados de una mala disposición de los agitadores.

Principios de fluidodinámica: qué mantiene los sólidos en suspensión

Antes de elegir un agitador o de rediseñar un tanque conviene entender tres conceptos fluidodinámicos que gobiernan la suspensión de sólidos en un fluido.

Velocidad crítica y arrastre de partículas

Toda partícula tiene una velocidad de sedimentación (Stokes o régimen turbulento según su tamaño) que depende de su densidad, diámetro y viscosidad del fluido. Para mantenerla en suspensión, la velocidad del líquido en la zona donde se encuentra debe superar esa velocidad de sedimentación, generalmente con un factor de seguridad de 2 a 3. En aguas residuales, las partículas de arena, sólidos suspendidos y fibras tienen velocidades críticas muy distintas, lo que exige diseñar la agitación para el escenario más exigente.

Régimen turbulento y homogeneización efectiva

La agitación eficaz en tanques industriales exige régimen turbulento, con números de Reynolds superiores a 10.000. Solo en régimen turbulento la mezcla se produce por convección forzada, distribuyendo el fluido de forma homogénea. En régimen laminar, la mezcla se limita a la difusión molecular y a la acción muy local del agitador, dejando amplias zonas del tanque prácticamente estancadas.

Bombeo interno del agitador, no solo rotación

Un buen agitador no gira: bombea. Su parámetro clave es el caudal de bombeo interno (Q, m³/h), que indica cuánto volumen mueve por hora dentro del propio tanque. Como regla práctica, para evitar sedimentación se busca que el agitador renueve el volumen del tanque entre 3 y 5 veces por hora. Un agitador con mucha velocidad pero poca hélice puede tener bajo bombeo interno y ser ineficaz frente a la sedimentación, aunque parezca potente por su ruido y consumo.

Causas más frecuentes de sedimentación en tanques de aguas residuales

En proyectos de auditoría y de retrofit identificamos cuatro causas que se repiten en la práctica y que suelen coexistir en el mismo tanque.

Agitadores mal dimensionados o mal ubicados

Es la causa más frecuente. Agitadores seleccionados por potencia nominal en lugar de por caudal de bombeo interno, hélices de diámetro insuficiente para el volumen del tanque, colocación descentrada o demasiado cerca del fondo. Cada uno de estos errores reduce la eficacia hidrodinámica y deja zonas sin renovación en las que las partículas se depositan.

Geometría desfavorable del tanque

Tanques cuadrados con esquinas pronunciadas, ratios altura/diámetro fuera de rango recomendado (habitualmente entre 0,8 y 1,5 para tanques cilíndricos), fondos planos sin pendiente hacia el punto de descarga o tanques rectangulares muy alargados sin baffles interiores generan zonas muertas donde el flujo prácticamente se detiene. La sedimentación en esas zonas es cuestión de tiempo.

Entradas y salidas mal diseñadas

Una entrada de agua bruta orientada directamente contra un agitador puede anular su vórtice de mezcla. Una salida ubicada demasiado cerca de la entrada provoca cortocircuito hidráulico. Ambos errores hacen que gran parte del tanque quede fuera del flujo activo, con lo que los sólidos sedimentan pese a tener un agitador correctamente dimensionado en teoría.

Variaciones bruscas de caudal y carga sólida

En depuradoras industriales del sector agroalimentario, textil o cárnico es habitual que la carga sólida del efluente pase de valores muy bajos a picos importantes en cuestión de horas. Si la agitación no se ajusta a la demanda real —o si el agitador no está sobredimensionado hidráulicamente para el pico— cada evento genera un aporte de sólidos que se depositan más rápido de lo que la agitación es capaz de resuspender.

La siguiente tabla resume las causas más frecuentes de sedimentación, los síntomas asociados y las soluciones fluidodinámicas más eficaces:

Estrategias para evitar la sedimentación en tanques de aguas residuales

La combinación de las cuatro estrategias que siguen resuelve la práctica totalidad de los casos de sedimentación en tanques de EDAR municipales e industriales.

Selección correcta del tipo de agitador (vertical, horizontal o sumergible)

La primera decisión es el tipo de agitador. Los agitadores verticales son la opción estándar para tanques cilíndricos de altura media o grande, con el eje entrando desde la parte superior. Los agitadores horizontales son idóneos para tanques rectangulares alargados o de poca profundidad. Los agitadores sumergibles o personalizados resuelven geometrías atípicas, tanques enterrados o instalaciones sin acceso desde la parte superior. Elegir mal el tipo compromete cualquier optimización posterior de hélice o velocidad.

Diseño hidráulico del tanque

Cuando el tanque es de nueva construcción, el proyecto debe incluir el estudio hidráulico completo: ratio altura/diámetro, pendiente del fondo, posición y orientación de entradas y salidas, y baffles interiores si el tanque es rectangular o superior a un ratio H/D de 1,5. En tanques existentes, la incorporación de baffles verticales o de un difusor de entrada puede transformar radicalmente el comportamiento hidráulico sin necesidad de tocar el agitador.

Simulación CFD antes de fabricar

La simulación por dinámica de fluidos computacional (CFD) es hoy una herramienta accesible y decisiva. Permite visualizar el campo de velocidades dentro del tanque, identificar zonas muertas, comparar alternativas de hélice y validar la solución antes de fabricar el agitador. En proyectos críticos, el coste de una simulación CFD se recupera con creces al evitar rectificaciones posteriores.

Control automático de la agitación

En tanques con carga variable, incorporar variador de frecuencia y sondas (turbidez, sólidos suspendidos, oxígeno disuelto en biológicos) permite ajustar la velocidad del agitador a la demanda real. Se logra doble objetivo: evitar sedimentación en escenarios de carga alta y ahorrar energía cuando la carga es baja, sin necesidad de sobredimensionar de forma permanente.

Cómo aborda FlowMIM la agitación para evitar la sedimentación

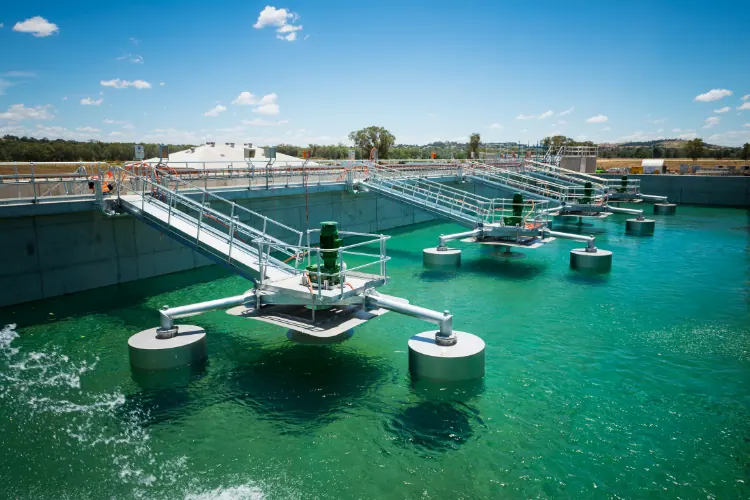

En FlowMIM abordamos cada proyecto de agitación desde una perspectiva fluidodinámica. Partimos del análisis del fluido (densidad, viscosidad, carga sólida, distribución granulométrica), de la geometría del tanque y del régimen de trabajo previsto. Con esos datos seleccionamos el tipo de agitador, la geometría de hélice y la velocidad óptima, y validamos la solución antes de fabricar. Nuestra gama de agitadores para tratamiento de aguas cubre todos los escenarios habituales en EDAR.

Los agitadores verticales resuelven los tanques cilíndricos estándar de homogeneización y ecualización, con hélices de perfil hidrodinámico y motores IE3/IE4. Los agitadores horizontales están pensados para tanques alargados o superficiales, donde el reparto horizontal del flujo es determinante. Y los agitadores personalizados abordan geometrías atípicas o requisitos específicos del proceso, con diseño ad hoc.

Complementamos la entrega con simulación CFD bajo demanda, variadores de frecuencia integrados, sensores de proceso preconfigurados y un plan de mantenimiento preventivo que garantiza la estabilidad hidrodinámica a lo largo del tiempo. Nuestro objetivo no es entregar un equipo aislado, sino garantizar que el tanque se comporta hidráulicamente como el proyecto exige durante toda su vida útil.
