Agitador vertical
Agitadores verticales para tanques y depósitos de EDAR
Agitadores de eje vertical para depósitos de reactivos, floculación, homogeneización y fangos en plantas de tratamiento de aguas.
- Montaje desde arriba
- Motor fuera del líquido
- De contenedor IBC a tanque de proceso
¿Prefieres hablarlo? +34 972 57 47 93
- Modelos
- 4
- Accionamiento
- directo, reductor o neumático
- Anclaje
- brida, placa o puente
- Eje y hélice
- AISI 316 / 316L
En la depuradora

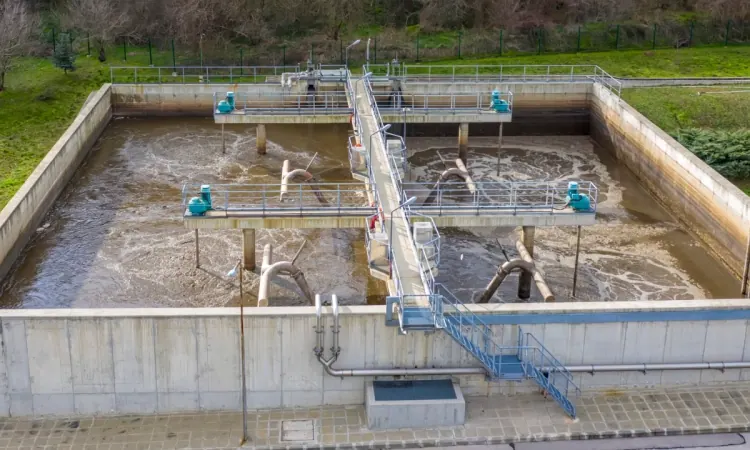

Agitadores verticales en la depuradora

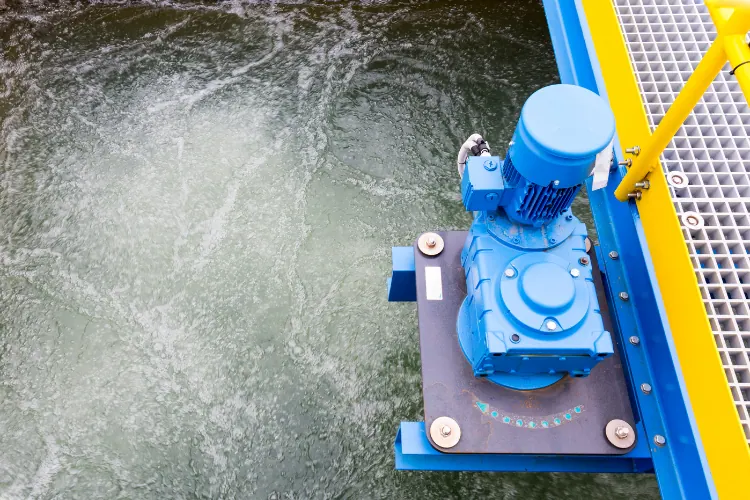

Un agitador vertical se monta desde arriba, sobre una brida, un puente o la pasarela del tanque, con el eje entrando en el líquido. El motor y el reductor quedan fuera, accesibles para el mantenimiento sin vaciar el depósito.
En una EDAR los usamos para preparar reactivos, para la coagulación y la floculación, en tanques de homogeneización y en el reactor biológico. Nuestros cuatro modelos cubren desde un contenedor IBC de 1 m³ hasta tanques de gran volumen.
Catálogo
Modelos de agitador vertical
Cuatro modelos para tanques y depósitos de tratamiento de aguas. Entra en cada ficha para ver materiales, opciones y características, o pídenos la selección para tu tanque.
Guía de selección
Qué agitador vertical elegir según el depósito
| Depósito o aplicación | Modelo | Por qué |
|---|---|---|
| Contenedor IBC de 1 o 1,25 m³ | SIBC | Soporte de puente en inox 316L para montarlo y retirarlo rápido; hélice marina o plegable que pasa por la boca de 140 mm. |
| Depósito pequeño de reactivos, también de PEHD | MD | Compacto y ligero, motor directo con brida IEC y acoplamiento por manguito que facilita el mantenimiento. |
| Depósito de reactivos que necesita un eje largo | VAI / VSI / VDI | Torreta de refuerzo y semieje que permiten un eje más largo y alargan la vida del motor; motor directo o moto-reductor. |
| Floculación, homogeneización y reactor biológico | IBC | Moto-reductor coaxial con amplio rango de velocidades y uno o varios impulsores. |
| Balsa o tanque fuera de estándar | A medida | Calculamos hélice, potencia y montaje para tu geometría y tu fluido. |
Rangos de volumen, potencia y velocidad de cada modelo: pídenos la selección con los datos de tu tanque.
Montaje y accionamiento de cada modelo
| Modelo | Accionamiento | Anclaje | Notas |
|---|---|---|---|
| MD | Motor directo | Brida IEC 160, 200 o 250 | Hélice marina; eje y hélice AISI 316 |
| VAI | Motor eléctrico directo, hasta tamaño T90 | Brida DN50 DIN 2576 PN10 | Torreta de refuerzo y semieje |
| VSI | Motor eléctrico directo, tamaño superior a T90 | Brida DN50 DIN 2576 PN10 | Torreta de refuerzo y semieje |
| VDI | Moto-reductor de engranajes coaxiales | Brida DN50 DIN 2576 PN10 | Torreta de refuerzo y semieje |
| IBC | Moto-reductor de engranajes coaxiales | Brida IEC 160, 200 o 250, o placa cuadrada de 250, 300 o 400 mm | Uno o varios impulsores |
| SIBC | Variador de frecuencia IP66 opcional | Puente sobre el contenedor IBC | 3 modelos; hélice marina o plegable |
Dónde trabajan nuestros agitadores verticales
Preparación de reactivos
Disolución y mantenimiento de reactivos en depósitos pequeños, también de polietileno, con los modelos MD y VAI / VSI / VDI.
Floculación
Mezcla lenta y controlada con el IBC: uno o varios impulsores y moto-reductor con amplio rango de velocidades.
Homogeneización
Circulación del fondo a la superficie para mantener los sólidos en suspensión y evitar zonas muertas en tanques grandes.
Contenedores IBC
El SIBC se fija a contenedores de 1 y 1,25 m³ y su hélice plegable pasa por la boca de 140 mm.
Qué define la selección de un agitador vertical
Para elegir el modelo y calcularlo necesitamos cuatro cosas: el volumen y la geometría del tanque (dimensiones, altura útil y forma del fondo), el fluido (concentración de sólidos, viscosidad o densidad), el objetivo de la agitación (disolver, mantener en suspensión, flocular) y el montaje disponible (brida, puente o pasarela).
Con esos datos elegimos la hélice, su diámetro, la velocidad y la potencia del motor. En la tabla de abajo tienes por qué modelo empezar según el depósito.
Por qué FlowMIM
¿Por qué elegir los agitadores verticales FlowMIM?
Componentes intercambiables
Hélices, ejes y componentes de agitación intercambiables para ajustar el equipo a tu depósito y a tu fluido.
Inoxidable y recubrimientos
Eje y hélice en acero inoxidable, con recubrimientos de PVC, PE o resinas para reactivos agresivos.
Velocidad a medida
Motor directo o moto-reductor según la velocidad que necesita el proceso, con cuadro de maniobra opcional.
Instalación y mantenimiento
Montaje desde arriba y piezas sencillas: el motor queda fuera del líquido y se revisa sin vaciar el tanque.
¿Tu tanque o tu fluido no encajan en un modelo de catálogo? Calculamos y fabricamos el agitador para tu balsa o depósito. Agitación a medida para EDAR
¿Agitación para otro sector?
FlowMIM es la marca del grupo especializada en tratamiento de aguas residuales. Los agitadores verticales para alimentación, cosmética, farmacia o química de proceso los fabrica InoxMIM.
Dudas habituales
Preguntas frecuentes sobre agitadores verticales
¿Dónde se usa un agitador vertical en una EDAR?
En la preparación de reactivos, en la coagulación y la floculación, en los tanques de homogeneización y en el reactor biológico. También en contenedores IBC donde se almacena el reactivo antes de dosificarlo.
¿Cómo se elige un agitador vertical para un depósito de reactivos?
Por el tamaño del depósito y la longitud de eje que necesita. Para depósitos pequeños, también de polietileno, el MD es compacto y ligero; si el eje debe ser largo, el VAI / VSI / VDI incorpora una torreta de refuerzo; y para contenedores IBC de 1 o 1,25 m³ está el SIBC.
¿Qué hélice lleva un agitador vertical?
Depende del objetivo. Los modelos MD y VAI / VSI / VDI llevan hélice marina de serie; el IBC admite distintos tamaños y tipos de hélice, y uno o varios impulsores; el SIBC puede llevar hélice marina o plegable. La hélice y su diámetro se eligen al calcular el agitador para tu tanque.
¿Se puede instalar un agitador vertical en un depósito de polietileno?
Sí. El MD está pensado para acoplarse directamente sobre depósitos de PEHD, y tanto el MD como el VAI / VSI / VDI pueden suministrarse con depósito de polietileno como opción.
¿Cuándo conviene un agitador horizontal en lugar de uno vertical?
Cuando no hay pasarela o estructura sobre el tanque, o en tanques medianos y grandes en los que interesa instalar el agitador en la pared, en la parte baja. En ese caso consulta el agitador horizontal LECOR / LMRE.
Guías técnicas
Artículos técnicos relacionados
Presupuesto
Solicita una propuesta de agitador vertical
Un técnico de FlowMIM te propone el equipo con los datos de tu instalación. Nos ayuda saber:
- Dimensiones del depósito y altura útil
- Forma del fondo y montaje disponible
- Fluido: densidad, viscosidad o % de sólidos
- Objetivo: disolver, mantener en suspensión, flocular u homogeneizar
- Material del depósito y entorno
