Bomba helicoidal · cavidad progresiva
Bomba helicoidal FL-EF para floculante y polielectrolito
Bomba de cavidad progresiva con estator flotante para trasegar con cuidado fluidos como los floculantes y el polielectrolito preparado, en caudales pequeños.
- Partes en contacto AISI 316
- Estator flotante
- Conexiones GAS
¿Prefieres hablarlo? +34 972 57 47 93
- Caudal máx.
- hasta 8 m³/h
- Altura máx.
- 50 m.c.a.
- Potencia
- 0,25 a 2,2 kW
- Conexiones
- 1" a 2" GAS
Antes de pedir
¿Es la FL-EF el modelo que necesitas?
Encaja si…
- Dosificas polielectrolito o floculante preparado
- Necesitas hasta 8 m³/h y hasta 50 m.c.a.
- Buscas un caudal estable y sin pulsaciones
Mejor otro modelo si…
- Necesitas más caudal o más presión: Bomba helicoidal FL-ERBH
- El reactivo es abrasivo o la bomba puede quedarse sin líquido: Bomba peristáltica FL-PH
Datos técnicos
Especificaciones de la FL-EF
| Modelo | Potencia | Velocidad | Caudal máx. | Altura máx. | Conexión | Longitud A |
|---|---|---|---|---|---|---|
| FL15EF | 0,25 kW | 1.500 rpm | 0,3 m³/h | 50 m.c.a. | 1" GAS | 248 mm |
| FL30EF | 0,75 kW | 1.500 rpm | 2,5 m³/h | 50 m.c.a. | 1 ¼" GAS | 345 mm |
| FL40EF | 1,1 kW | 1.000 rpm | 3,8 m³/h | 50 m.c.a. | 2" GAS | 435 mm |
| FL40EFB | 2,2 kW | 615 rpm | 8,0 m³/h | 50 m.c.a. | 2" GAS | 500 mm |
- Partes en contacto con el producto en acero inoxidable AISI 316.
- Estator y juntas de nitrilo. Cierre mecánico C/C/N.
- Conexiones GAS. Acabado industrial.
Dimensiones
Plano de la FL-EF

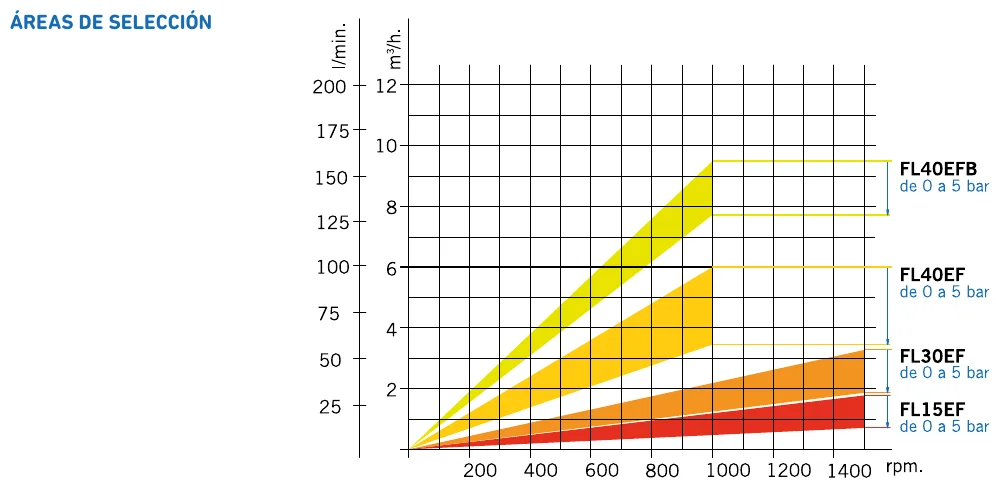

Áreas de selección de la FL-EF: altura y caudal de cada modelo según la velocidad.
Las cotas de cada tamaño están en la ficha técnica. Si necesitas el plano en otro formato para tu proyecto, pídenoslo con el presupuesto.
Ficha técnica (PDF)
Principio de funcionamiento
Cómo funciona
Rotor y estator
Un rotor helicoidal metálico gira dentro de un estator de elastómero. Entre los dos quedan cavidades cerradas.
Avance sin pulsaciones
Las cavidades avanzan de la aspiración a la impulsión sin cambiar de volumen: caudal constante y trato suave del fluido.
Caudal y presión
El caudal es proporcional a la velocidad de giro. La presión que puede dar depende del número de etapas.
En la depuradora
Aplicaciones en tratamiento de aguas
Dosificación de polielectrolito preparado hacia el espesado o la deshidratación de fangos.
Trasvase de floculante desde el equipo de preparación, por ejemplo un PoliMIM, a la línea de dosificación.
Dosificación de reactivos en caudales pequeños, con caudal proporcional a la velocidad y sin pulsaciones.
Configuración
Opciones
- Otras conexiones: DIN 2576.
- Variador mecánico de discos para regular el caudal.
- Carretilla o bancada.
Comparar
Modelos relacionados
Bomba helicoidal FL-ERBHSi necesitas más caudal o más presión: de 1 a 4 etapas, hasta 24 bar.Ver ficha
Bomba peristáltica FL-PHSi el reactivo es abrasivo o la bomba puede quedarse sin líquido.Ver ficha

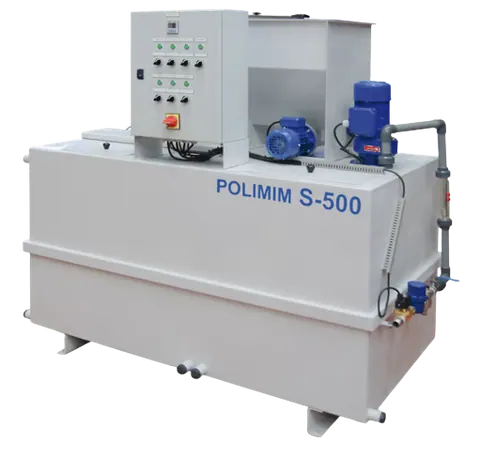

Equipo PoliMIMPara preparar el polielectrolito que dosifica la FL-EF.Ver ficha
Ver la gama completa de bombas helicoidales y su tabla de selección
Dudas habituales
Preguntas frecuentes sobre la FL-EF
¿Para qué se usa la bomba FL-EF?
Para trasegar y dosificar fluidos que requieren un trasiego cuidadoso, como los floculantes y el polielectrolito preparado, en caudales de 0,3 a 8 m³/h según el modelo.
¿Qué modelo de FL-EF necesito?
Depende del caudal: el FL15EF llega a 0,3 m³/h, el FL30EF a 2,5 m³/h, el FL40EF a 3,8 m³/h y el FL40EFB a 8 m³/h, todos hasta 50 m.c.a. Con tu caudal y tu presión de impulsión te decimos cuál encaja.
¿Cómo se regula el caudal de dosificación?
En una bomba de cavidad progresiva el caudal es proporcional a la velocidad de giro. La FL-EF puede llevar variador mecánico de discos para ajustarlo.
¿Puede trabajar en seco?
No. Sin líquido, el rotor roza contra el estator y lo daña. Asegura que la aspiración siempre tenga producto o pide una protección de funcionamiento en seco.
Presupuesto
Solicita presupuesto de la FL-EF
El modelo ya va indicado en tu solicitud. Para enviarte una propuesta ajustada nos ayuda saber:
- Caudal que necesitas
- Presión de impulsión, o longitud y desnivel de la tubería
- Tipo de fango y % de materia seca o viscosidad
- Temperatura y productos químicos presentes
- Horas de funcionamiento al día
