Bomba helicoidal · cavidad progresiva

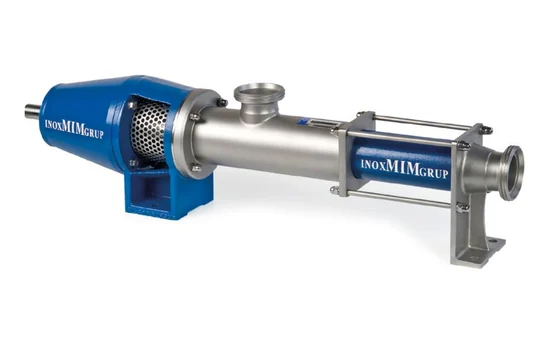

Bomba helicoidal FL-ERBL de eje libre para fangos y polielectrolito
La bomba de cavidad progresiva de la gama ERB con el eje libre: se acciona con un motor independiente, en bancada o por poleas, cuando el accionamiento va aparte.
- Eje libre con chaveta DIN 6885
- 1 a 4 etapas, hasta 24 bar
- Bocas DN25 a DN125
¿Prefieres hablarlo? +34 972 57 47 93
- Presión máx.
- hasta 24 bar
- Bocas
- DN25 a DN125
- Eje
- Ø20 a Ø45 mm
- Tamaños
- 7 (FL15 a FL80)
Antes de pedir
¿Es la FL-ERBL el modelo que necesitas?
Encaja si…
- El accionamiento va en bancada o por poleas
- Quieres elegir tú el motor y el variador
- Bombeas fango espesado o polielectrolito
Mejor otro modelo si…
- Prefieres el conjunto compacto con el motor acoplado: Bomba helicoidal FL-ERBH
- El fango está deshidratado: Bomba helicoidal FL-ERTA
Datos técnicos
Especificaciones de la FL-ERBL
| Modelo | Boca | Eje d | Longitud A, 1 etapa | Longitud A, 2 etapas |
|---|---|---|---|---|
| FL15ERBL | DN25 | Ø20 mm | 570 mm | 650 mm |
| FL20ERBL | DN32 | Ø20 mm | 605 mm | 706 mm |
| FL30ERBL | DN50 | Ø25 mm | 829 mm | 980 mm |
| FL40ERBL | DN65 | Ø25 mm | 934 mm | 1.134 mm |
| FL50ERBL | DN80 | Ø35 mm | 1.181 mm | 1.423 mm |
| FL60ERBL | DN100 | Ø45 mm | 1.546 mm | 1.846 mm |
| FL80ERBL | DN125 | Ø45 mm | 1.664 mm | 2.081 mm |
Extremo de eje con chaveta DIN 6885. Caudales y curvas: pídenos la selección con tus datos.
- Cuerpo de fundición gris GG-25; partes en contacto con el producto en acero inoxidable AISI 316.
- Estator y juntas de nitrilo (de serie); EPDM, Vitón, Perbunan, Hypalon o silicona según el fluido. Cierre mecánico C/C/N.
- Conexiones DIN 2576. Acabado industrial.
Dimensiones

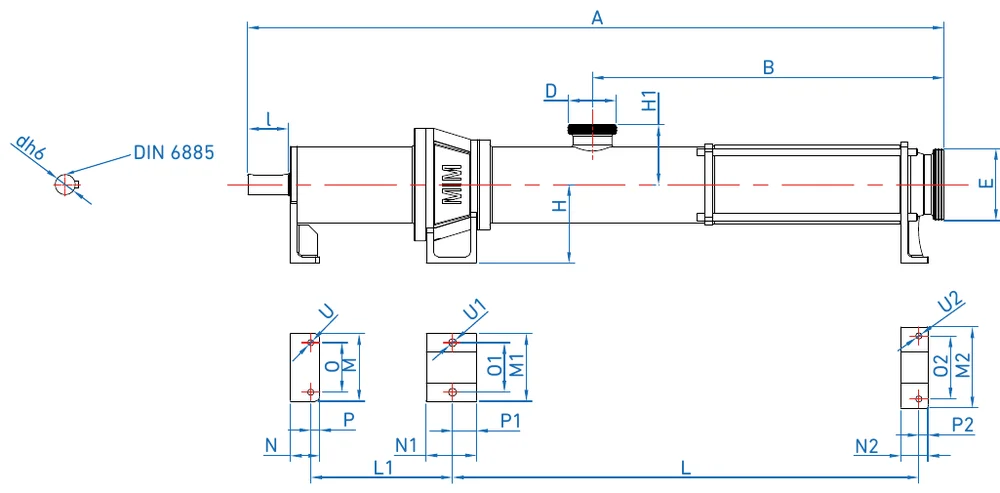

Plano de la FL-ERBL
Plano de dimensiones de la gama ERBL, de eje libre.
Las cotas de cada tamaño están en la ficha técnica. Si necesitas el plano en otro formato para tu proyecto, pídenoslo con el presupuesto.
Ficha técnica (PDF)
Principio de funcionamiento
Cómo funciona
Rotor y estator
Un rotor helicoidal metálico gira dentro de un estator de elastómero. Entre los dos quedan cavidades cerradas.
Avance sin pulsaciones
Las cavidades avanzan de la aspiración a la impulsión sin cambiar de volumen: caudal constante y trato suave del fluido.
Caudal y presión
El caudal es proporcional a la velocidad de giro. La presión que puede dar depende del número de etapas.
En la depuradora
Aplicaciones en tratamiento de aguas
Instalaciones en las que el motor va en bancada o por poleas, separado de la bomba.
Trasvase de fango espesado y alimentación de la deshidratación.
Dosificación de polielectrolito y de productos químicos compatibles.
Configuración
Opciones
- Variador mecánico de discos o poleas, o variador electrónico.
- Sondas de presencia de líquido o térmicas.
- Cuadro de maniobras.
- Cierre mecánico S/S/V.
- Estator en Vitón, silicona, EPDM, Perbunan o Hypalon.
- Bancada.
Comparar
Modelos relacionados
Bomba helicoidal FL-ERBHLa misma gama con el motor acoplado (monobloque).Ver ficha

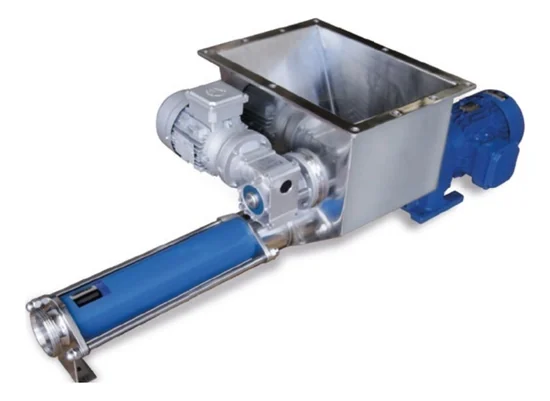

Bomba helicoidal FL-ERTAPara fango deshidratado que forma bóveda, con tolva y alimentador.Ver ficha
Bomba peristáltica FL-PHPara lodos abrasivos o si hay riesgo de marcha en seco.Ver ficha
Ver la gama completa de bombas helicoidales y su tabla de selección
Dudas habituales
Preguntas frecuentes sobre la FL-ERBL
¿Qué significa que la bomba tenga eje libre?
Que se suministra sin motor acoplado y con el extremo del eje preparado (chaveta DIN 6885) para accionarla con un motor independiente, en bancada o mediante poleas.
¿Cuándo conviene la FL-ERBL en lugar de la FL-ERBH?
Cuando quieres montar el accionamiento aparte, por ejemplo con un motor y un variador en bancada o una transmisión por poleas. Si prefieres el conjunto compacto, la FL-ERBH lleva el motor acoplado.
¿Hasta qué presión llega?
De 1 a 4 etapas, hasta 24 bar. El número de etapas se calcula con la presión de impulsión de tu instalación.
¿Qué datos necesitáis para seleccionarla?
Caudal, presión de impulsión, tipo de fango y % de materia seca o viscosidad, temperatura, compatibilidad química y cómo será el accionamiento.
Presupuesto
Solicita presupuesto de la FL-ERBL
El modelo ya va indicado en tu solicitud. Para enviarte una propuesta ajustada nos ayuda saber:
- Caudal que necesitas
- Presión de impulsión, o longitud y desnivel de la tubería
- Tipo de fango y % de materia seca o viscosidad
- Temperatura y productos químicos presentes
- Horas de funcionamiento al día
