Bomba helicoidal · cavidad progresiva
Bomba helicoidal FL-ERTA para fangos deshidratados
Bomba de cavidad progresiva con tolva de recepción, tornillo sinfín y alimentador para trasegar fangos deshidratados y productos que tienden a apelmazarse y formar bóvedas.
- Tolva y tornillo alimentador
- 1 a 4 etapas, hasta 24 bar
- Sonda antivacío opcional
¿Prefieres hablarlo? +34 972 57 47 93
- Presión máx.
- hasta 24 bar
- Etapas
- 1 a 4
- Bocas
- DN32 a DN100
- Alimentación
- tolva + tornillo
Antes de pedir
¿Es la FL-ERTA el modelo que necesitas?
Encaja si…
- Extraes fango deshidratado de una centrífuga o un filtro banda
- El producto se apelmaza o forma bóveda
- Tienes que impulsarlo lejos o con desnivel
Mejor otro modelo si…
- El fango aún fluye y no necesitas tolva: Bomba helicoidal FL-ERBH
- Buscas gran caudal a baja presión con tolva: Bomba peristáltica FL-PT / FL-P
Datos técnicos
Especificaciones de la FL-ERTA
| Modelo | Boca de impulsión | Altura de eje H |
|---|---|---|
| FL20ERTA | DN32 | 102 mm |
| FL30ERTA | DN50 | 125 mm |
| FL40ERTA | DN65 | 130 mm |
| FL50ERTA | DN80 | 155 mm |
| FL60ERTA | DN100 | 175 mm |
| FL80ERTA | DN100 | 175 mm |
Las medidas de la tolva se adaptan a cada instalación. Caudales y curvas: pídenos la selección con tus datos.
- Partes en contacto con el producto en acero inoxidable AISI 316.
- Estator y juntas de nitrilo (EPDM o Vitón como opción). Cierre mecánico C/C/N o S/S/V.
- Tolva de recepción, tornillo sinfín y alimentador. Fácil limpieza. Acabado industrial.
Dimensiones
Plano de la FL-ERTA

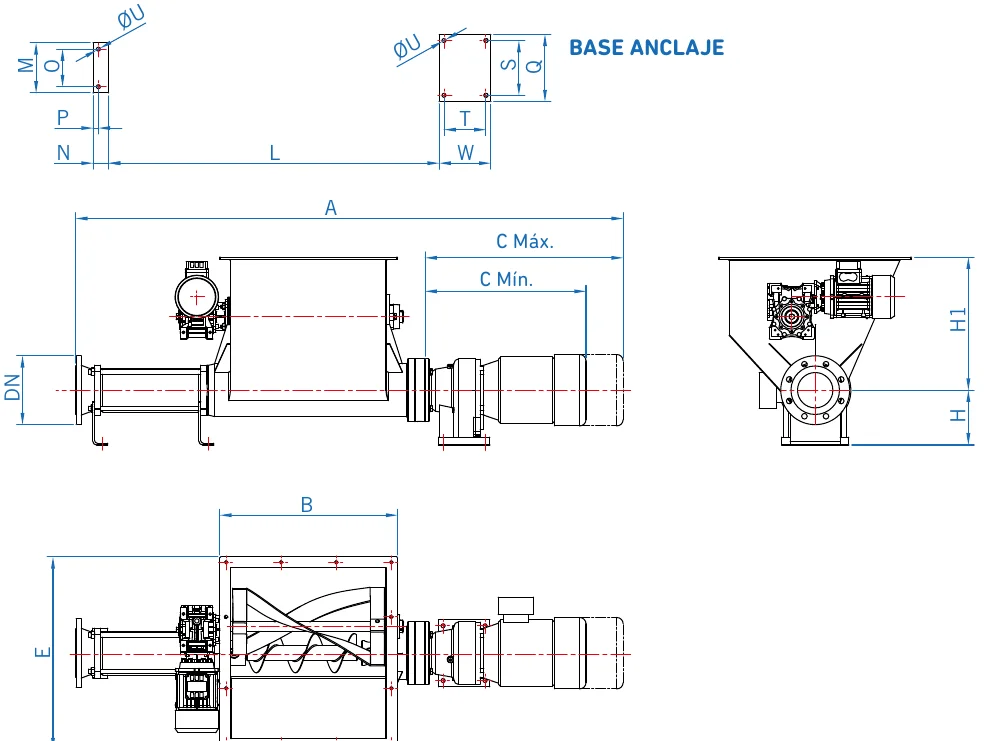

Plano de dimensiones de la FL-ERTA: bomba, tolva, alimentador y base de anclaje.
Las cotas de cada tamaño están en la ficha técnica. Si necesitas el plano en otro formato para tu proyecto, pídenoslo con el presupuesto.
Ficha técnica (PDF)
Principio de funcionamiento
Cómo funciona
Rotor y estator
Un rotor helicoidal metálico gira dentro de un estator de elastómero. Entre los dos quedan cavidades cerradas.
Avance sin pulsaciones
Las cavidades avanzan de la aspiración a la impulsión sin cambiar de volumen: caudal constante y trato suave del fluido.
Caudal y presión
El caudal es proporcional a la velocidad de giro. La presión que puede dar depende del número de etapas.
En la depuradora
Aplicaciones en tratamiento de aguas
Extracción de fango deshidratado a la salida de la centrífuga o del filtro banda hacia contenedor o silo.
Trasvase de lodos y productos que se apelmazan y forman bóveda en una tolva normal.
Masillas y productos pastosos con viscosidad y densidad moderadas.
Configuración
Opciones
- Cuadro de maniobras, mando a distancia y variador de frecuencia.
- Sonda de ultrasonidos mín./máx. para proteger la bomba del funcionamiento en vacío; sondas de nivel y temperatura.
- Doble alimentador; otros materiales en el alimentador.
- Obturación con doble retén FURON o cierre mecánico doble.
- Tapa o rejilla de aspiración y válvula de drenaje.
- Bancada o carro; pintura epoxi contra la oxidación ambiental.
Comparar
Modelos relacionados
Bomba helicoidal FL-ERBHSi el fango todavía fluye hacia la aspiración y no necesitas tolva.Ver ficha
Bomba peristáltica FL-PT / FL-PPeristáltica de gran caudal con tolva, a baja presión (3 bar).Ver ficha
Bomba helicoidal FL-ERBLVersión de eje libre de la gama ERB.Ver ficha
Ver la gama completa de bombas helicoidales y su tabla de selección
Dudas habituales
Preguntas frecuentes sobre la FL-ERTA
¿Por qué una bomba con tolva y alimentador para fango deshidratado?
Porque el fango deshidratado no fluye solo hacia la aspiración: se apelmaza y forma bóvedas. El tornillo sinfín empuja el producto hacia el rotor y el alimentador arrastra lo que queda en las paredes de la tolva, así la bomba no se queda sin producto.
¿Cómo se protege la bomba si la tolva se vacía?
Con una sonda de ultrasonidos de mínimo y máximo en la tolva, o sondas de nivel y temperatura, que paran la bomba antes de que trabaje en vacío y se dañe el estator.
¿Hasta qué presión puede impulsar?
De 1 a 4 etapas, hasta 24 bar. El número de etapas se calcula con la longitud de la tubería, el desnivel y la viscosidad del fango.
¿Qué datos necesitáis para seleccionarla?
Caudal, % de materia seca del fango, presión de impulsión, cómo llega el fango a la tolva (cinta, tornillo, caída directa) y horas de funcionamiento.
Presupuesto
Solicita presupuesto de la FL-ERTA
El modelo ya va indicado en tu solicitud. Para enviarte una propuesta ajustada nos ayuda saber:
- Caudal que necesitas
- Presión de impulsión, o longitud y desnivel de la tubería
- Tipo de fango y % de materia seca o viscosidad
- Temperatura y productos químicos presentes
- Horas de funcionamiento al día
¿Prefieres llamar? +34 972 57 47 93
Ficha técnica (PDF)
